12.03.2020

Zero 88 RigSwitch - fernsteuerbares Stromversorgungssystem

RigSwitch

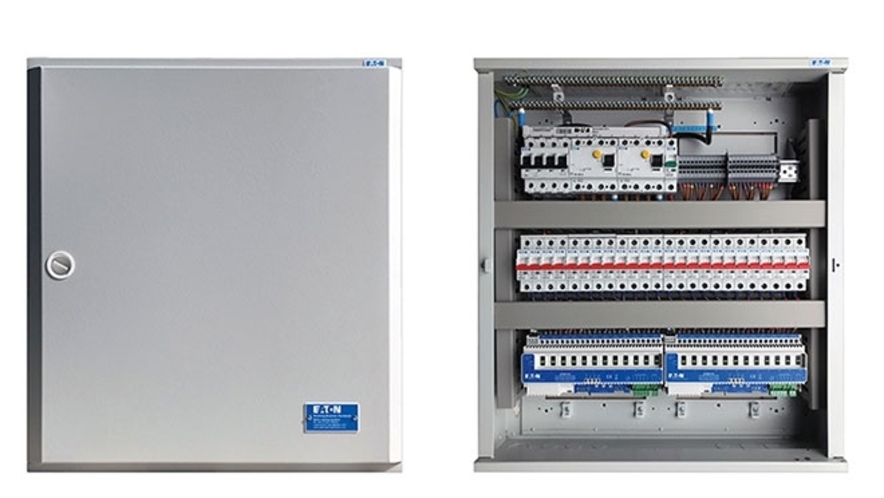

RigSwitch ist ein fernsteuerbares Stromversorgungssystem, welches für Veranstaltungsstätten jeder Größe geeignet ist. Standardmäßig werden die RigSwitch-Systeme mit 12- oder 24-Kreisen pro Schrank geliefert. Je nach Ausführung sind LS-Schalter oder RCBO's pro Kreis integriert. Jeder Relais-Kreis ist für bis zu 32A ausgelegt, um höhere Lasten aller Art zu schalten.

Sonderanfertigungen der RigSwitch-Systeme können mit größerer Anzahl von Relais-Kreisen und Optionen für RCBO's mit Auslöseanzeige, Ableitstromanzeigern und Störlichtbogenschutzsystemen bestellt werden.

Die RigSwitch-Systeme sind ideal zum Schalten von Strom für moderne Beleuchtungssysteme, wie z.B. Moving Lights, Feststrom-Versatzsteckdosen, Video-Projektoren und LED-Scheinwerfern.





Ausstattungsmerkmale

  • Bis zu 96 Feed-Through-Relais-Kreise pro Schrank
  • Ansteuerung über DMX 512 mit DMX-Adresse pro Relais-Kreis (oder über DALI und iCANnet)
  • Externe Wandbedienstellen und Touchscreens als Zubehör verfügbar (oder Ansteuerung über Schaltkontakt-Schnittstellen)
  • Intelligente Einschaltverzögerung der Feed-Through-Relais-Kreise
  • Manuelle Handbetätigung einzelner Relais-Kreise
  • 6A, 10A, 16A, 20A, 25A oder 32A pro Kreis (je nach Ausführung)
  • LS-Schalter abgangsseitig (mit RCD eingangsseitig) oder RCBO abgangsseitig
  • Optional mit Ableitstromanzeiger und/oder Fehlerlichtbogen-Schutzeinrichtung
  • Sollbruch-Vorprägungen für Kabelverschraubungen an der Oberseite und herausnehmbare Gummi-Membrandichtungen für Kabelführungen
  • Optional mit Glastür und/oder abschließbarer Tür

Relais-Kreise

Override Relays

Das RigSwitch Relais-System bietet leistungsfähige Funktionen zu einem hervorragenden Preis-Leistungsverhältnis. Jeder Relais-Kreis ist für insgesamt 32A ausgelegt und kann für ohmsche, induktive und kapazitive Lasten verwendet werden.

1P+N, RCD, RCBO

Mcbs Rcbos

Die einzelnen Kreise sind standardmäßig durch 1P+N LS-Schalter abgesichert. Optional ist das RigSwitch Relais-System mit FI-Schutzschalter (RCD) auf der Eingangsseite lieferbar oder mit RCBO's pro Kreis (RCBO = kombinierter Fehlerstrom-Schutzschalter mit Leitungsschutzschalter).

Ansteuerung

Control Options

Mit DMX512, DALI und iCAN sind drei Ansteuerungsoptionen möglich. Diese können einzeln oder zusammen mit einer nahezu unbegrenzten Anzahl anderer Systemkomponenten zu einem Gesamtsystem beliebiger Größe kombiniert werden. Zur weiteren Anbindung sind direkte Schnittstellen für Alarmsysteme oder Brandmeldeanlagen vorhanden.

Benutzerschnittstellen

Sencia Triple Height Rig On Rig Off

Unser Angebot an Benutzerschnittstellen umfasst verschiedene Wandbedienstellen, Touchscreens, Zeitschaltsysteme und Schnittstellen für externe Tastenfelder. Diese können benutzerdefiniert konfiguriert werden, um die Wiedergabe von Lichtszenen, Sequenzen und eine manuelle Steuerung zu ermöglichen.



Standard Varianten



Artikelnummer Name
0050-000063-00 RigSwitch 12x10A mit 1P+N LS-Schalter pro Kreis und Hauptschalter (4-polig)
0050-000064-00 RigSwitch 12x10A mit 1P+N LS-Schalter pro Kreis und Hauptschalter (4-polig) & RCD
0050-000065-00 RigSwitch 12x10A mit RCBO pro Kreis und Hauptschalter (4-polig)
0050-000066-00 RigSwitch 12x16A mit RCBO pro Kreis und Hauptschalter (4-polig)
0050-000067-00 RigSwitch 24x10A mit 1P+N LS-Schalter pro Kreis und Hauptschalter (4-polig)
0050-000060-00 RigSwitch 24x10A mit 1P+N LS-Schalter pro Kreis und Hauptschalter (4-polig) & RCD
0050-000061-00 RigSwitch 24x10A mit RCBO pro Kreis und Hauptschalter (4-polig)
0050-000062-00 RigSwitch 24x16A mit RCBO pro Kreis und Hauptschalter (4-polig)



Individualisierungsoptionen




OPTION 1 OPTION 2 OPTION 3 OPTION 4 OPTION 5 OPTION 6

Phasen

Einspeisung

Kreise

Last

Absicherung

Extras

1-phasig Hauptschalter 12 6A 1P+N LS-Schalter Benutzerschnittstellen
3-phasig RCD 24 10A RCBO (mit Nullabschaltung) Glastür
  Hauptschalter & RCD 48

16A

RCBO (2-polig) Abschließbare Tür
    60 20A Ableitstromanzeiger Ansteuerung über Schaltkontakt- Schnittstellen
    72 25A Störlichtbogenschutz- System
    96 32A









Zubehör

Artikelnummer Name
  Sencia Wandbedienstelle mit 2 Tasten (On & Off)
  Kundenspezifische Sencia Wandbedienstelle (mit bis zu 12 Tasten und individueller Gravur)
  3,5" Touchscreen (mit personalisierter Touchscreen-Oberfläche)
  5,0" Touchscreen (mit personalisierter Touchscreen-Oberfläche)
  8,0" Touchscreen (mit personalisierter Touchscreen-Oberfläche)
  PC-Software (mit Unterstützung für Touchbedienung)
  Schnittstellenmodul zur Ansteuerung über Schaltkontakte
  Glastür
  Türschloß
